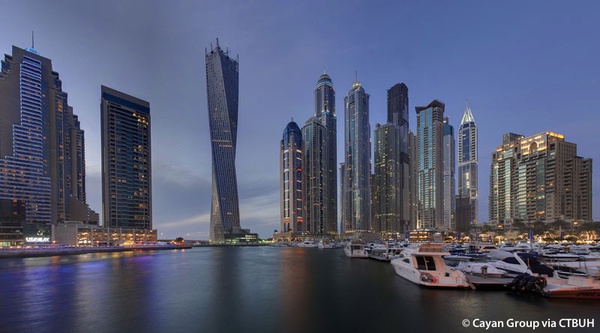

阿联酋无限塔:扭成麻花状,上层柱下层柱之间全部错开

谈笑书生 2013-11-30 长文 436 0 喜欢 (0)

迪拜无限塔为钢筋混凝土筒中筒,外筒为框筒,内筒为圆形核心筒。无限塔现在的正式名称为Cayan Tower。

无限塔的结构工程师为 SOM 的合伙人 Bill Baker,PCA 的网站上有他写的关于无限塔的介绍:Case Studies: Concrete Mixed Use Buildings: Infinity Tower, Dubai, UAE

无限塔基础为桩筏基础,钢筋混凝土筏板厚度为3米,共用99根混凝土灌注桩,桩径1.2米,桩长30米。

外筒为现浇钢筋混凝土框筒,造型、角度与建筑外立面一致。每层扭转相同的角度,从底层到顶层,整个平面旋转90度。

每层的外边柱倾斜的角度一致,为了达到逐层扭转的效果,上层柱与下层柱全部错开,两者在裙梁搭接。角柱为整体倾斜。每层的外边柱倾斜的角度一致,为了达到逐层扭转的效果,上层柱与下层柱全部错开,两者在裙梁搭接。角柱为整体倾斜。

内筒为竖直的现浇钢筋混凝土圆形核心筒,采用滑模施工,我们可以在上图中清晰的看到核心筒和滑模。整体施工速度大约为每层6到7天。内外筒之间的刚性隔板采用现浇混凝土双向厚板。

因为特殊的场地位置,2007年2月,正在施工中的无限塔基坑的围护墙体破裂,海水瞬间涌入基坑。幸运的是,施工管理人员在事故发生前两分钟发现了墙体裂缝和位移,立即触发了紧急疏散警报,基坑内接近100名工人成功疏散。

这是事故发生时的照片,整个基坑在不到4分钟的时间内被海水灌满。

工地变成了海湾……

当然,迪拜的「阿依土鳖」王子们是不差钱的。在费了好大劲儿复工之后,无限塔终于在今年6月完工,并正式投入使用。

来源:知乎,作者:猪小宝,博士僧 | 一级注册结构工程师
